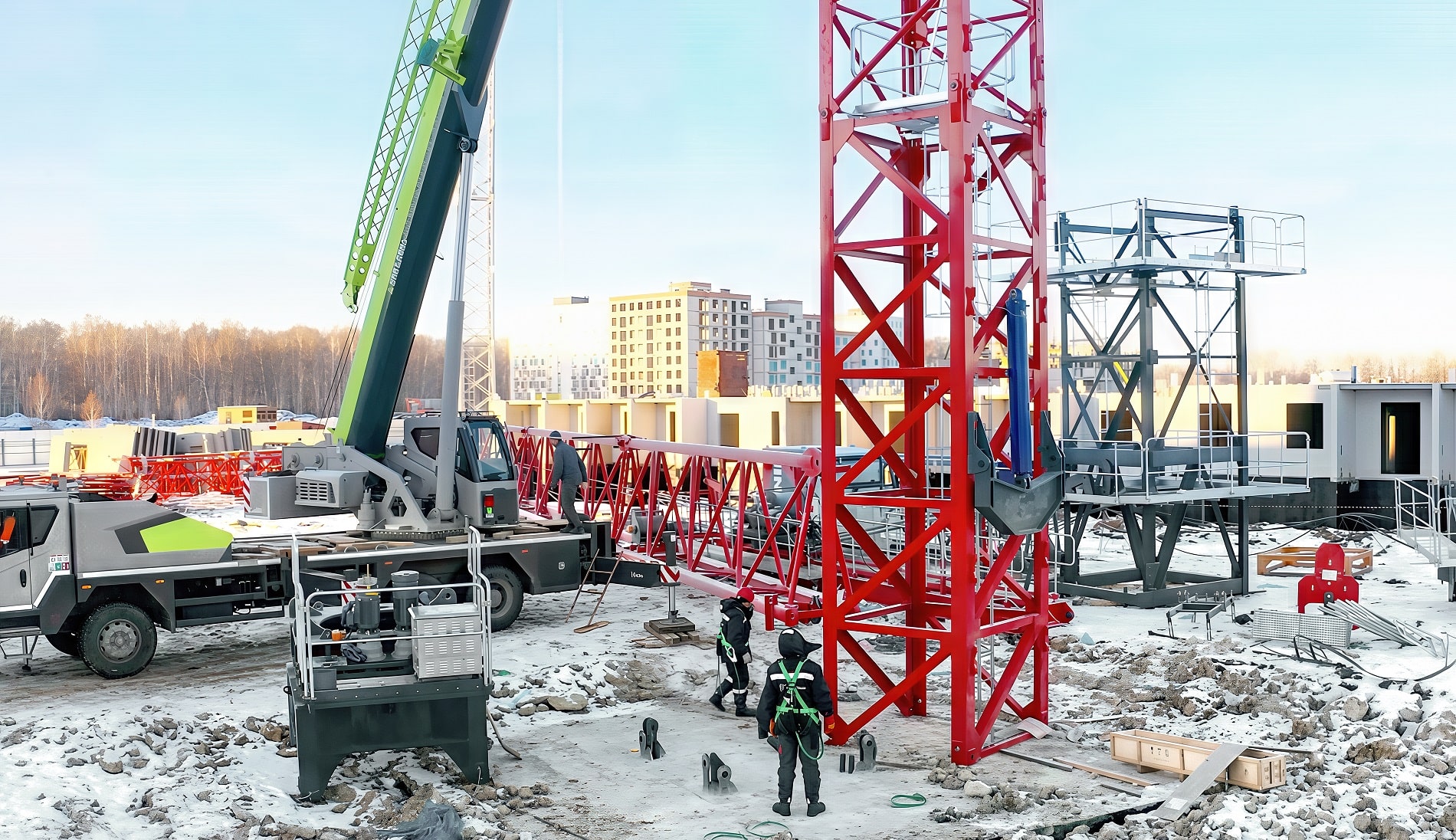

Башенный кран передаёт на основание вес собственных металлоконструкций, динамические нагрузки от подъёма груза, ветровое давление и опрокидывающий момент. Ошибка в расчётах обходится дорого: перекос фундамента ведёт к перекосу башни, сбоям в работе механизмов и аварийным ситуациям. Проектирование фундамента крана — отдельная инженерная задача, а не типовое бетонирование площадки под оборудование. Результаты ошибки видны не сразу, но устранять их приходится с остановкой работ.
- Задачи и устройство фундамента башенного крана
- Исходные данные для проектирования
- Виды фундаментов под башенный кран
- Армирование фундамента башенного крана
- Этапы проектирования фундамента крана
- Нормативные требования
- Почему стоит заказать проектирование в UMKRAN
Задачи и устройство фундамента башенного крана
Устройство опоры определяет устойчивость всей машины. Основание решает три задачи. Первая — воспринимать вертикальные нагрузки от веса башни, стрелы, противовеса и поднимаемого груза. Вторая — удерживать кран от опрокидывания при максимальном вылете. Третья — равномерно распределять давление на грунт, чтобы избежать неравномерной осадки.
Практика показывает: проблемы возникают не из-за низкого качества бетона, а из-за недооценки опрокидывающего момента. На фундаментной плите кран стоит ровно, пока соблюдён баланс между весом противовеса и грузом на крюке. Нарушение баланса даёт значительные нагрузки на отдельные части основания, и тогда даже прочное бетонное тело покрывается трещинами.
Исходные данные для проектирования
Чтобы рассчитать фундамент, инженеру нужно иметь на руках данные от организации, эксплуатирующей технику:
- паспорт крана с техническими параметрами выбранной модели;
- данные инженерно-геологических изысканий — состав грунтовых слоёв, уровень вод, несущую способность;
- стройгенплан с отметками площадки, привязками коммуникаций и зонами складирования;
- сведения о нагрузках: грузоподъёмности на разных вылетах, ветровом районе, сейсмичности;
- характеристики материалов, из которых будут возводить конструкцию.
Расчёт обязательно опирается на фактические характеристики площадки. Без изысканий его ведут по ориентировочным величинам, а это риск. Для слабых грунтов недостаточно просто залить больше бетона: требуется свайное решение либо замена грунта в области заложения. Изыскания — не формальность, а база для всех следующих шагов.
Виды фундаментов под башенный кран
Тип основания подбирают по грунтовым условиям и массе техники.
- Плитный — монолитная железобетонная плита. Оптимальное решение для плотных грунтов с высокой несущей способностью.
- Балочный (блочный) — из отдельных бетонных блоков и балок. Удобен при монтаже и повторной установке неподалёку.
- Свайный — сваи с ростверком. Применяют на слабых, просадочных грунтах и при высоком уровне вод.
- С анкерами — крепление опор болтами к бетону. Расчёт выполняют отдельно, чтобы исключить сдвиг при работе. В проекте указывают марку болтов, глубину заложения и момент затяжки.
Армирование фундамента башенного крана
Армирование — ключевой элемент конструкции. Монолитную плиту армируют двумя сетками: нижней по подошве и верхней по грани. Диаметры и шаг подбирают по результатам расчёта. Специальная программа позволяет проверить напряжения в каждой зоне и подобрать арматуру без запаса «на глаз».
Схема работает просто: нижняя сетка принимает растягивающие напряжения от отрыва, верхняя — от сжатия и изгиба зон у опор. При недостаточном армировании на поверхности появляются трещины, а несущая способность падает. Существенное значение имеет защитный слой: арматура не должна оголяться и корродировать. Для получения нужной прочности важно соблюдать класс бетона, порядок заливки и время набора. Часто причиной слабых мест становится не расчёт, а отступление от него на площадке.
Этапы проектирования фундамента крана
Работа над проектом идёт в определённом порядке:
- Анализ исходных данных, нормативных документов и требований безопасности.
- Расчёт нагрузок и подбор типа фундамента.
- Разработка чертежей, спецификаций арматуры и объёмов бетонных работ.
- Проверка документации и согласование с заказчиком.
- Авторский надзор за строительством и контроль при монтаже.
Параллельно проектируют крановый путь, площадки для складирования и ограждения рабочей зоны. Отдельный пакет документов оформляется для подъездных путей. Демонтаж в будущем закладывают заранее: заводские блоки удобнее разобрать и перевезти на новое место, тогда как монолитную плиту демонтировать сложнее.
Нормативные требования
Готовый проект должен соответствовать действующим нормам, а решения — иметь обоснование:
- СП по основаниям и фундаментам зданий и сооружений;
- федеральные нормы и правила в области промышленной безопасности опасных производственных объектов;
- правила безопасности при использовании подъёмных сооружений.
Для нового фундамента часто требуется экспертиза промышленной безопасности, а сам кран ставится на учёт в Ростехнадзоре. Ответственность за отклонения от норм несёт владелец техники, а не только проектировщик. Поэтому в проекте фиксируют все принятые решения и обоснования, включая расчёты и чертежи. Выполненные работы оформляются актами — этот пакет понадобится при постановке крана на учёт.
Почему стоит заказать проектирование в UMKRAN
Мы проектируем фундаменты под башенные краны и предлагаем полный цикл: от анализа грунтов и расчёта до строительного контроля. Что получает заказчик:
- проект, готовый к экспертизе и регистрации;
- технологические решения под конкретную модель крана;
- сопровождение монтажа и техническое освидетельствование;
- помощь со свидетельствами и пакетом документов для надзорных органов.
Наши инженеры работают с кранами Jinnta и другими моделями: Potain, Ливны и техникой российского производства. Мы согласуем решения с заводом-изготовителем, когда требуется привязка под конкретную модель. Стоимость проектирования рассчитывают после получения паспорта крана и данных о площадке: она зависит от типа основания, объёма изысканий и сложности привязки.
